Montaż centrali na dachu wymaga wcześniejszego sprawdzenia konstrukcji, masy urządzenia, podstawy, dostępu serwisowego, odpływu skroplin, przepustów i organizacji pracy dźwigu. Błędy na tym etapie mogą prowadzić do przecieków, drgań, problemów z serwisem i kosztownych poprawek.
Należy sprawdzić nie tylko masę samego urządzenia, ale również podstawy, kanałów, tłumików, instalacji i dodatkowego wyposażenia.

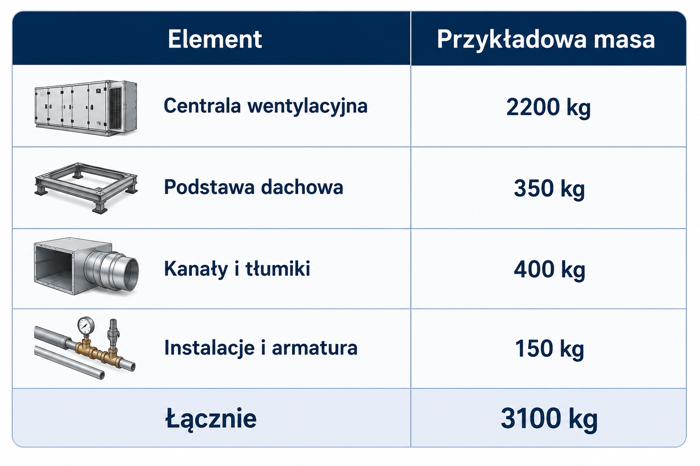

Przykładowy bilans:
Konstruktor powinien ocenić rozkład obciążeń i punkty podparcia. Sama nośność dachu podana w kg/m² może być niewystarczająca.
Producent powinien podać:
Dane te są potrzebne zarówno konstruktorowi, jak i firmie obsługującej dźwig.
Podstawa musi być sztywna, stabilna i wypoziomowana. Powinna przenosić obciążenia na konstrukcję budynku, a nie wyłącznie na warstwy pokrycia dachowego. Najczęściej stosuje się stalową ramę wsporczą, podstawę dachową producenta albo cokół żelbetowy.
Brak poziomu może powodować problemy z odpływem skroplin, pracą drzwi serwisowych i szczelnością połączeń.
Wokół urządzenia trzeba zapewnić przestrzeń pozwalającą na:
Jeżeli filtr ma długość 900 mm, wolna przestrzeń przed sekcją musi być większa niż 900 mm. W przeciwnym razie jego wymiana może być niemożliwa.
Centrala wentylacyjna na dachu będzie regularnie serwisowana, dlatego należy zaplanować stałą i bezpieczną drogę dojścia.
Warto sprawdzić:
Nie należy traktować drabiny przystawnej jako docelowego sposobu dostępu serwisowego.
Odpływ powinien mieć odpowiedni spadek, syfon i dostęp do czyszczenia. Na dachu trzeba dodatkowo zabezpieczyć go przed zamarzaniem.
Najważniejsze elementy to:
Zamarznięty lub źle wykonany odpływ może powodować przelewanie się wody z tacy ociekowej.
Przepusty należy wykonać przed ustawieniem centrali. Dotyczy to kanałów, przewodów elektrycznych, automatyki, rur grzewczych i chłodniczych oraz odpływu skroplin.
Każdy przepust powinien być:
Kanały nie powinny przenosić swojego ciężaru na obudowę centrali.
Drgania z wentylatorów mogą przenosić się na dach i pomieszczenia pod urządzeniem.
Stosuje się w tym celu:
Elementy wibroizolacyjne muszą być dobrane do rzeczywistej masy i rozkładu obciążeń.
Nie wystarczy znać masy centrali. Trzeba również uwzględnić wysokość budynku, promień pracy, odległość od miejsca ustawienia dźwigu i przeszkody terenowe.
Do doboru potrzebne są:
Udźwig maleje wraz ze wzrostem wysięgu, dlatego nominalna wartość podana dla dźwigu nie oznacza, że będzie dostępna przy każdym ustawieniu.

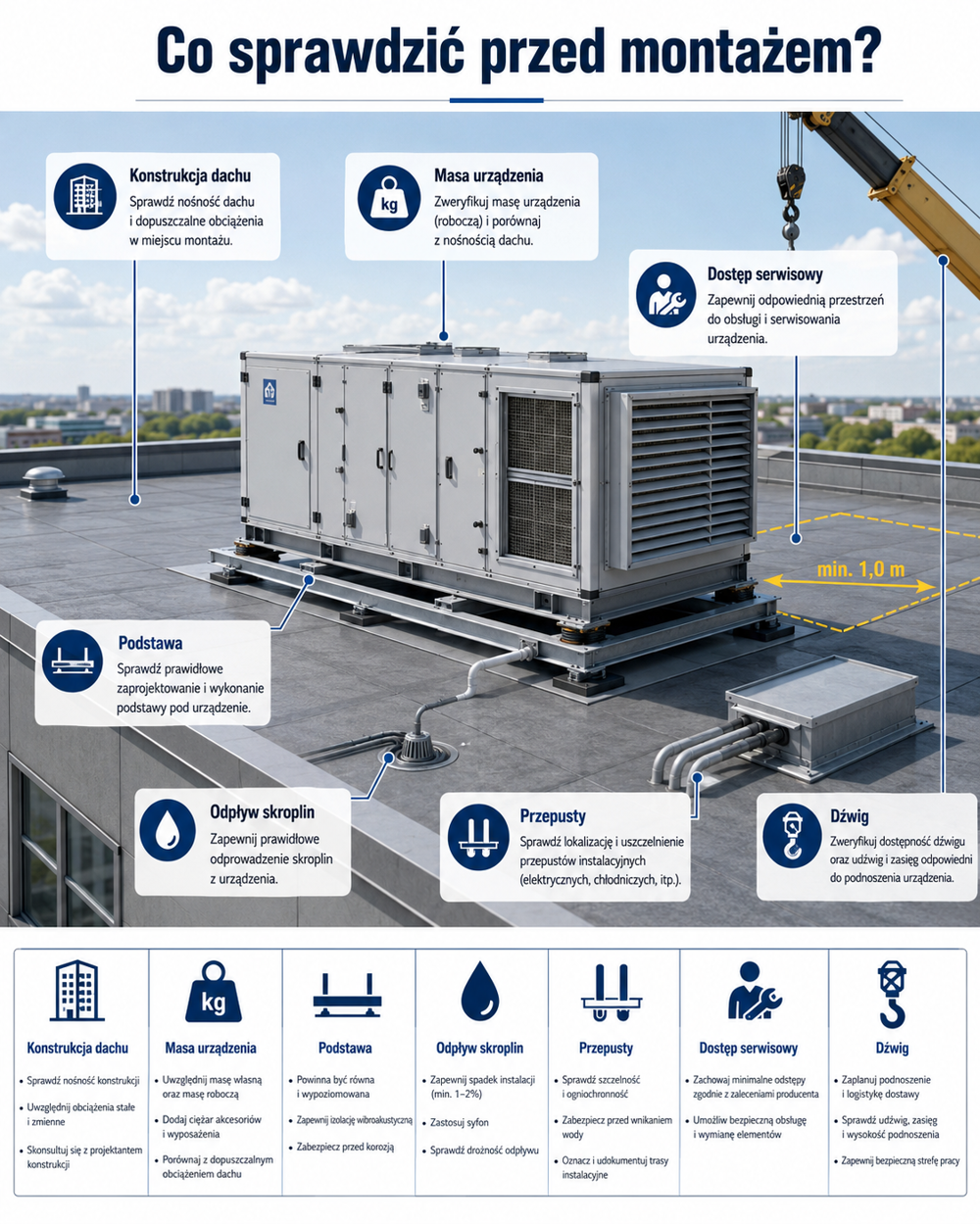

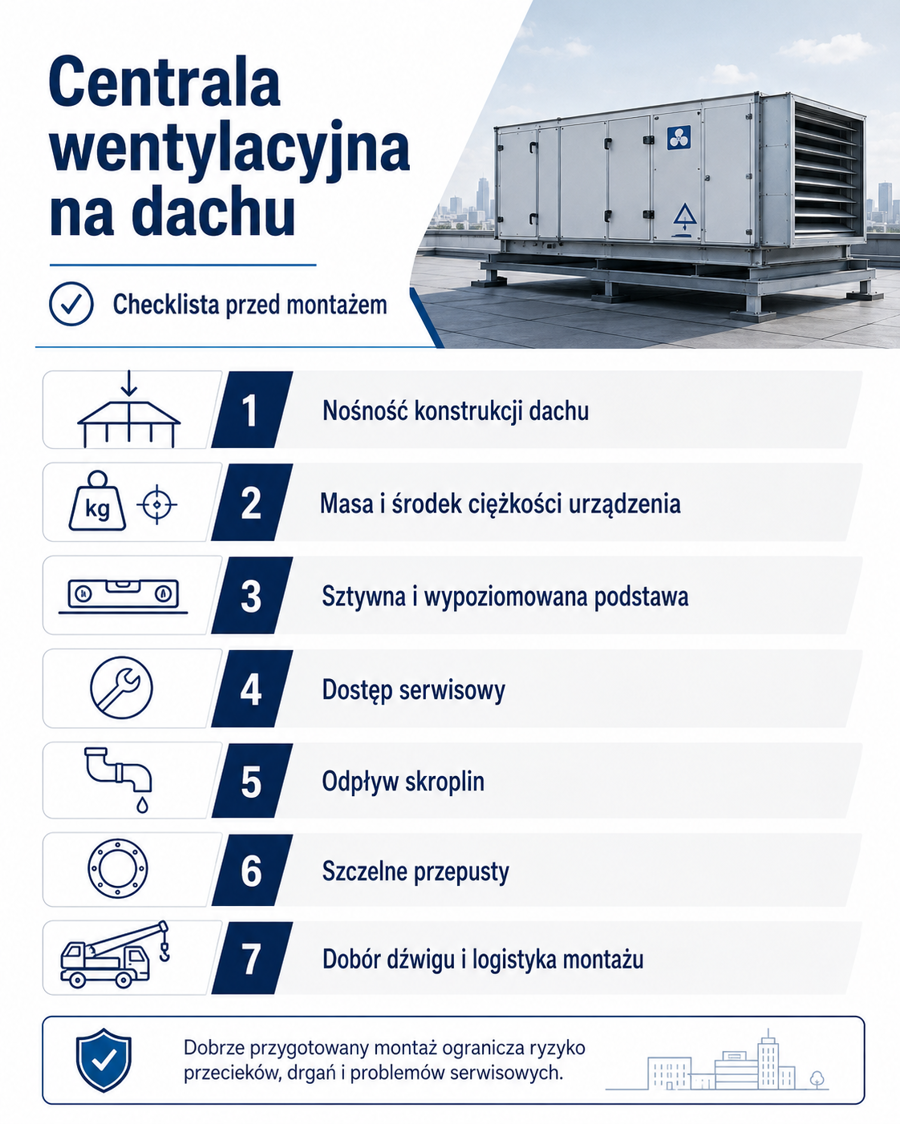

Co sprawdzić przed montażem?
Elementy do potwierdzenia
Nośność konstrukcji
Gotowa i wypoziomowana podstawa
Wykonane przepusty
Zaplanowany odpływ skroplin
Zapewniony dostęp serwisowy
Dobór dźwigu potwierdzony
Warunki pogodowe sprawdzone
